레이더 모듈
MRS-10G (움직임 감지, 교육키트)
| MRS-10G 레이더 모듈 (움직임 감지)

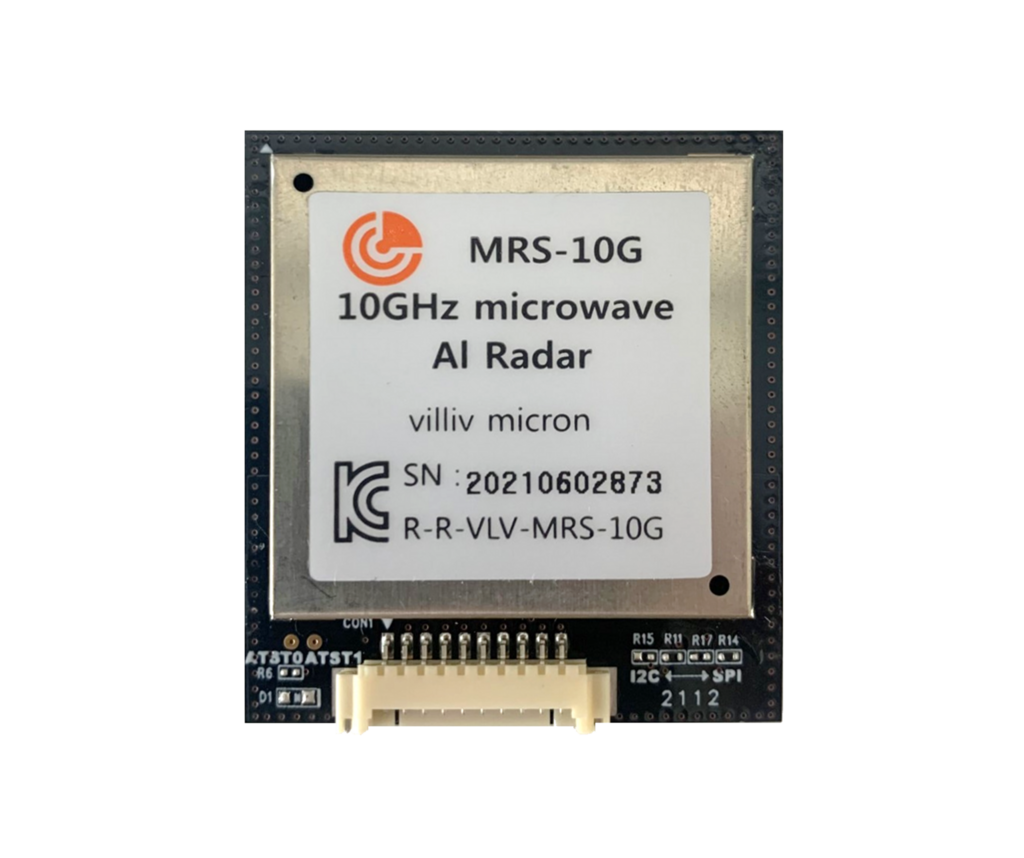

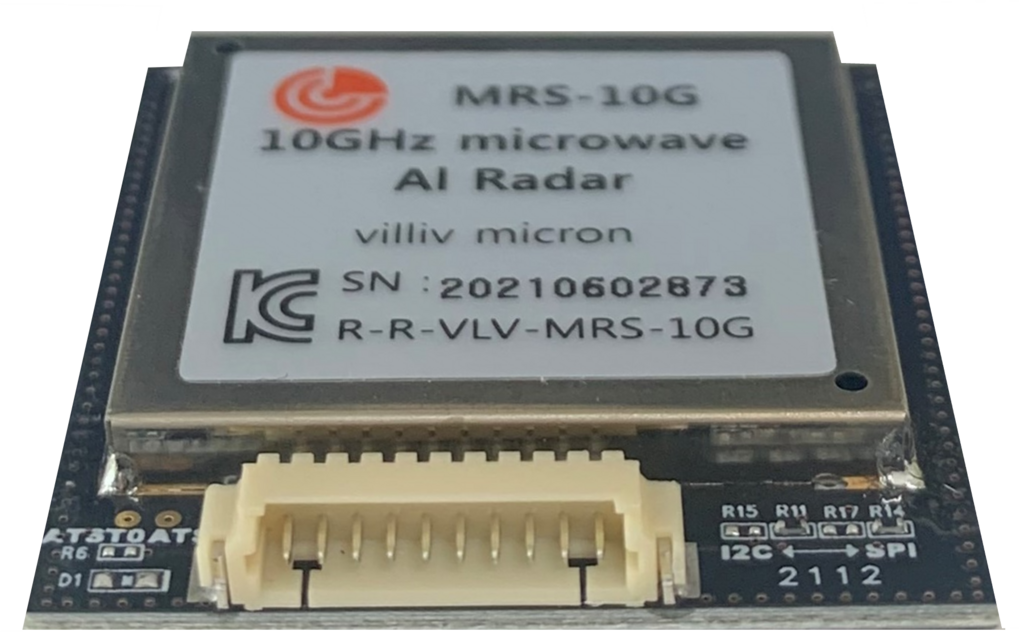

- 정면의 모델명과 시리얼 넘버가 기입되어 있습니다.
- 해당 레이더모듈을 사용시, 따로 10핀 케이블을 구매해야 합니다.
| 소개 |
2) 저렴한 가격대의 실내용 재실감지 레이더모듈입니다.
3) 객체의 움직임(모션)을 감지하여 거리를 측정합니다.
4) 마이크로 스트립 안테나가 내장된 일체형 센서입니다.
5) 활용분야로는 화장실센서, 욕실센서, 자동문, 조명센서, 계단센서 등에서 사용이 가능합니다.
6) KC인증 등의 모든 인증이 완료되었으며 신뢰성 시험도 통과하였습니다.
7) 현재 캐리어 에어컨의 MRS-10G가 10,000개 이상 사용된 만큼 활용도가 높습니다.
8) 대학교에서 교육용으로 사용되고 있습니다.
9) 아두이노 붙여서 사용 가능
| 사양 |
• 주파수 : 10 GHz (10.50 ~ 10.55GHz X-band (전파규격)
• 방식 : 도플러 방식(Doppler Radar)의 FMCW

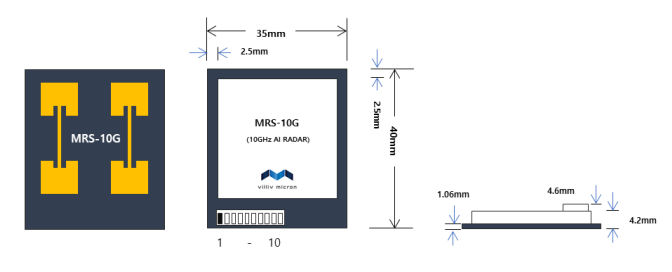

• 크기 : 35 * 40 * 42 mm
• 감지거리 : 10cm ~ 10m 감지 거리 출력 (RCS 1㎡ (성인 인체)를 기준으로 약 10m 정도)
• 객체의 움직임을 감지하여 거리 측정
• 마이크로 스트립 안테나 내장된 일체형 센서
• 인터페이스 : I2C/SPI 지원
• 통합된 레이더 송신기, 수신기, ADC, DSP
• 실시간 신호 처리로 정확한 모션 감지 및 거리측정
• 내장 : 마이크로 스트립 안테나
• 전원 +5V
• TX Power : Max +5dBm
• RX noise figure : 12dB
• 열, 열 차단제 영향 없음
• 인증 : KC
----------------------------------------------------------------------------------------------------------
1) 10GHz microwave radar RF and signal processor
2) Small form factor of 35*40mm
3) Compatibility
- World Wide 10GHz X band supported
4) Range detection max 12m
- The range displayed
5) I2C/ SPI supported
6) Long
Range
- Precision motion and range
detection by integrated DSP with real time signal processing
- The embedded application-specific
detection algorithm
7) Long detection range
8) 9.5
~ 10.6GHz X-band Operation
9) Regulations Compliance
- US FCC CFR47 part 15.245
compliance
- EU ETSI EB300 440 compliance
- KC certificatied
- Support SDR(Short Range Device)
band 9.5 ~ 9.975GHz / 10.5 ~ 10.6GHz
10) CW/FMCW/IF-CW/IF-FMCW Operation
11) Integrated
transmitter, Receiver, ADC, DSP
12) Embedded
Micro strip Antenna
13) Power
5V
14) Power
saving option by low power mode
15) Max
+10dBm Tx , power with 4-level present
16) 12dB
RX noise figure
17) Motion
detection/ Range detection / velocity
18) Temperature
Independent
19) Day-light
resistant
| 안테나 특성 |
| 거리 감지 |

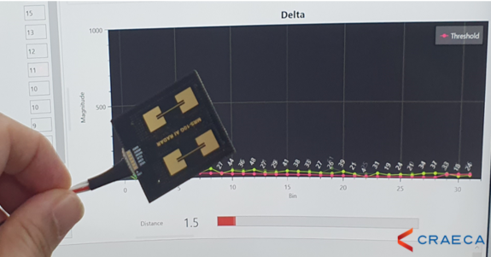

감지 거리는 0.1m ~ 10m의 거리를 출력하며 사진은 1.5m 거리를 인식하는 모습입니다.
| 활용분야 |
• 실내용 재실감지
• 움직임 감지
• 사람감지/재실감지
• 거리감지
• 자동문 센서
• 조명센서
• 화장실 센서
• 욕실 센서
• 계단 센서
| QnA |
Q. 데이터 시각화는 지원되나요?
A. 데이터시각화는 지원되지 않습니다.
Q. MRS-10G를 통해 어떤 데이터를 볼 수 있나요?
A. 객체와 센서사이의 거리 값을 알 수 있습니다.
Q. 아두이노 소스는 제공하나요?
A. 네, 아두이노 소스는 제공 가능합니다.
Q. 라즈베리파이 소스는 제공하나요?
A. 아니요, 라즈베리파이는 추후 계획중이며 현재는 제공하지 않습니다.
| DataSheet |
[Villiv micron] Data Sheet_1. MRS-10G 모션센서 : CRAECA 판매 제품 각종 자료실 (rndsuper.com)
| 10핀 Cable (별도판매, 옵션) |
- 케이블 길이 : 14.5cm
- MRS-10G 사용시, 따로 10핀 케이블을 구매해야 합니다. (옵션에서 선택해서 구매하시면 됩니다.)
※ 본 상품은 제조사의 문제가 아닌 이상 교환, 환불은 불가합니다.
※ 크래카는 공식대리점으로 정식루트를 통한 제품입니다.
※ 대량 구매시 sales@craeca.com 또는 031-360-2830으로 문의주시길 바랍니다.
