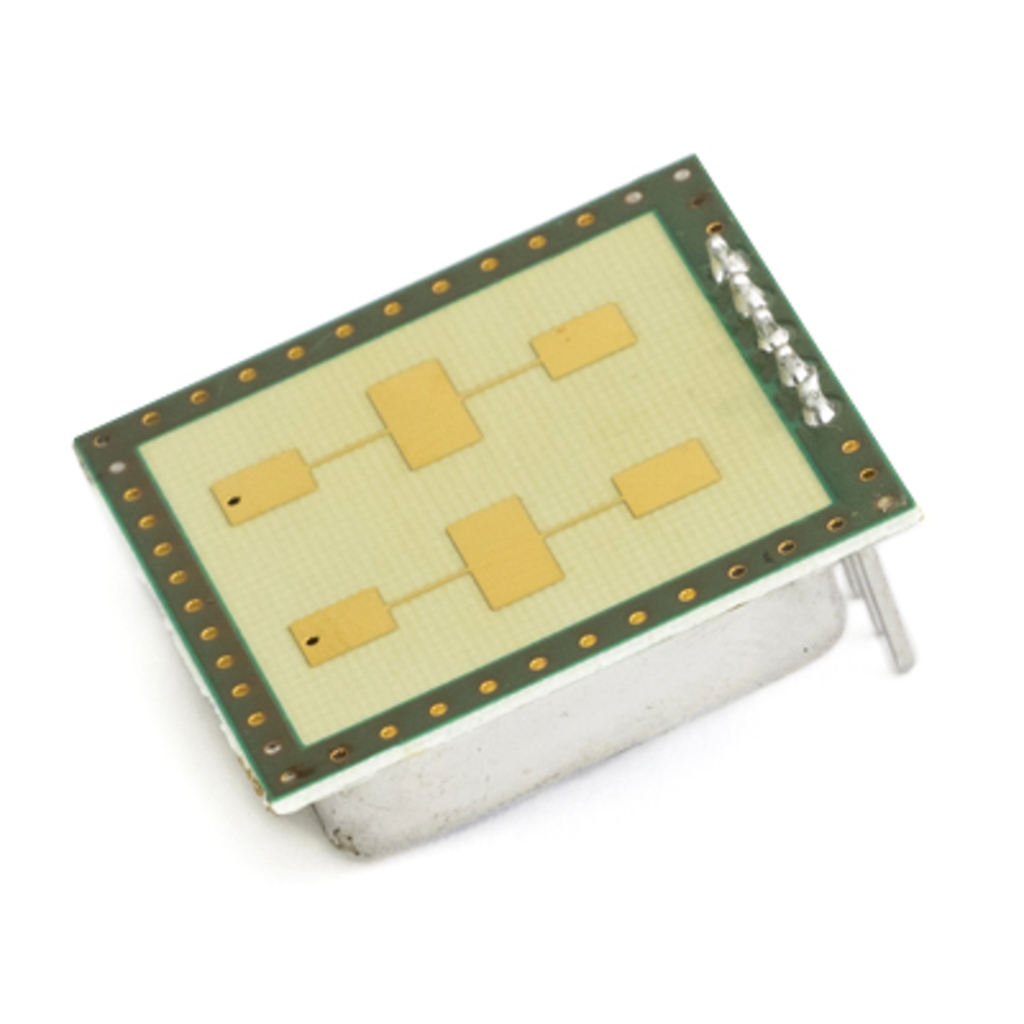

K-LC5 High Sensitivity Dual Channel Transceiver

수량
결제금액
70,000
바로 구매하기
장바구니 담기



※주문수량별 가격 (20개이상 주문시  상담 문의)


1개

 20개

 100개

71,016

54,648

43,824



K-LC5 High Sensitivity Dual Channel Transceiver


Key Features:
24GHz K-band
80°x34° Pattern
LNA Preamp
I and Q Channels
150MHz VCO
50MHz IF Bandwidth
25x25mm2 Small
5V Supply
Lowcost


Description


K-LC5 is ideally suited for person detection and movement sensors.

K-LC5 comes with a new antenna design and an LNA input stage. The unsymmetrical antenna pattern is similar to our K-LC1a and K-LC2 devices.
K-LC5 is pin compatible with the K-LCx family.

IF outputs I and Q allow movement direction detection and high performance signal processing. I and Q processing is also very helpful for eliminating unwanted signals like vibrations and fluorescent light influences.

An extremely slim construction with only 6mm depth gives you maximum flexibility in your equipment design





A powerful starterkit with signal conditioning and visualization is available.


I/Q and LNA
Built in LNA RF preamplifier boosts the sensitivity of the dual channel

K-LC5 to more than the level of a single channel transceiver (e.g. K-LC1a)


Model overview


Model

FM

Supply

 K-LC5

yes

5V

 K-LC5_V2

no

5V

 K-LC5_V3

yes

3.3V




Typical Applications:



Door Opening

Vital Sign monitoring

 Measure heartbeat
 Breathing rate


Indoor automation

 Automatic light activation
 Air-conditioning active if room is occupied



Intrusion Alarm

 Detection movement in room
 Measure distance to object



Movement detection

 Activate light on advertising boards
 Attract attention to an object


Speed measurement

 Inform driver of his actual speed
 Measure distances between vehicles



 Data Sheet


RF_Beam DataSheet_39.K-LC5 Radar Transceiver : CRAECA 판매 제품 각종 자료실 (rndsuper.com)
