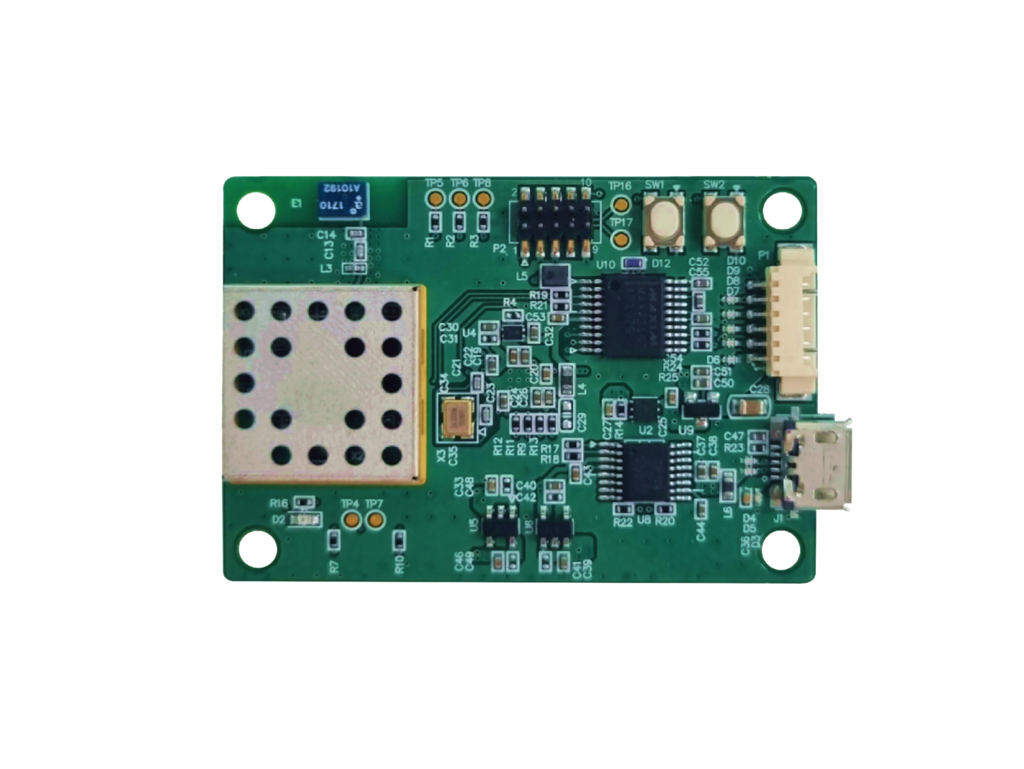

■ V-PR100 이란?

ㆍV-PR100은 60GHz 레이더 개발보드로 재실감지(움직임, 호흡감지), 레벨(물, 얼음, 곡류, 적설량 등), 거리측정하는 용도입니다.

(사용 목적에 따라 택 1을 해서 개발 시 사용할 수 있습니다.)


ㆍ최대 탐지 범위는 10m이며, 소형(35*45*8mm), 고감도(정확도 ±1cm) , 저전력(5V/60mA), 배터리 가능합니다.


ㆍ재실감지의 경우, 객체의 움직임을 감지하며, 움직임이 없는 경우 자동으로 호흡을 감지합니다.

(단, 심박수 측정은 어렵습니다.)


ㆍ재실감지 활용분야로는 회의실예약시스템, 화장실, 계단, 주거침입, 외부동물감지 등 입니다.


ㆍ레벨측정의 경우, 물, 얼음, 적설량, 곡류(쌀, 콩, 밀가루 등)의 높이를 측정하여 소비량 및 잔여량 측정가능합니다.


ㆍ레벨센서의 활용분야로는 물탱크, 사일로, 하천, 댐 등 물 높이측정용입니다.

(레이더는 초음파, 적외선과 달리 외부환경에 영향을 받지 않기 때문에 실외 사용에 적합합니다.)



 Element

60GHz Frequency

크기 : 35x50x8mm (W*D*H)

무게 : 5g

호환성 : 전세계 60GHz V 대역 지원

최대 측정거리 : 10m

전압/전류 : 5V/60mA

인터페이스 : UART, RS-232, USB

ㆍ정확도 : ±1cm

ㆍ측정시간 : 1초 이하

ㆍ기능 : 거리측정 / 움직임 감지 / 레벨측정

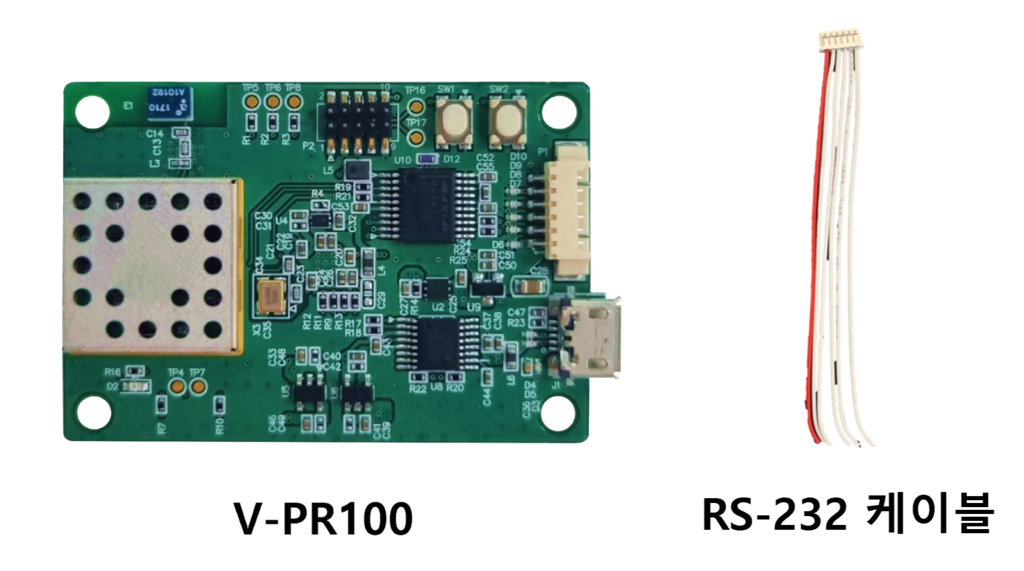

구성품 : V-PR100 모듈 1EA , 6Pin Cable 1EA

KC, FCC인증



■ Function

거리측정

물, 곡류, 얼음, 적설량 높이감지(사용량&잔여량)

레벨측정

움직임 감지

움직임 없는 경우, 자동으로 호흡감지

재실감지

침입감지

ㆍ낙상감지 (ex 갑자기 사람이 쓰러짐을 감지 가능)



 Specifications

Parameter

Min

Typ

Max

unit

frequency

60.5

GHz

EIRP

+10

dBm

Horizontal -3dB beamwidth

52

65

78

°

Vertical -3dB beamwidth

42

53

64

°

Digital interface

RS-232 / USB

Supply Voltage

5

V

Supply current

60

mA

dimensions

35 x 50 x 8

mm

weight

5

g

Operating Temp

-40

+85

Accuracy

±1

cm

Response Time

1

60

s




 S/W


본품 구매시 각기 다른 2가지 소프트웨어를 제공하며 사용 목적에 맞게 소프트웨어를 직접 다운로드하여 사용해야 합니다.

제공되는 소프트웨어는 아래와 같습니다.



1. 통신 방식 : USB Micro 5Pin Cable  / 목적 : GUI (PC 프로그램)



※단, 자사는 USB 5 Pin Cable을 제공하지 않습니다.



2. 통신 방식 : RS-232 / 목적 : Application(수위, 재실 등)

- RS-232 Cable은 모듈 구매시, 제공됩니다.




 주의

1. 최초 구매시 내장된 소프트웨어는 1번(GUI) 소프트웨어 입니다.

2. 구매시 메일로 제공되는 문서에 소프트웨어 및 변경에 관한 자세한 메뉴얼 확인 부탁드립니다.

3. 사용 목적에 따라 내장된 소프트웨어가 다르기 때문에

사용 목적을 미리 말씀해주셔야 해당되는 프로그램을 내장되어 제공합니다. (배송 요청사항에 기입해주세요)

4. A/S기간은 구입 후, 1년입니다.

5. 개발 및 목적에 맞게 소프트웨어를 설정해서 사용하시면 됩니다.

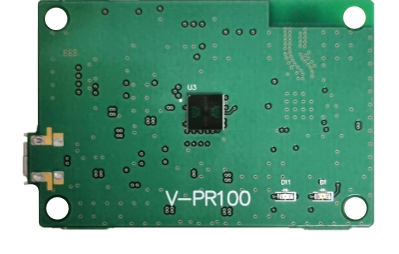

 V-PR100




※제공되는 케이블은 커넥터 용도 입니다.

구매시 내장된 소프트웨어를 사용하기 위한 프로그램 링크를 이메일로 송부합니다.




 안테나 방사패턴




 블록도




■ 테스트 영상___재실감지






■ 테스트 영상___레벨측정(물, 얼음)







■ Data Sheet

[CRAECA] Data Sheet_1. V-PR100 (재실감지 / 수위측정 / 주차감지) : CRAECA 판매 제품 각종 자료실 (rndsuper.com)










 QnA


Q. 물체별로 투과율이나 감지값이 다르게 감지되나요? 금속, 플라스틱, 사람이 같은 거리에 있을 때 값의 차이가 나나요?

A. 각 대상마다 투과율 값의 차이가 있습니다.


Q. RS-232 통신시 어떤 데이터를 받을 수 있나요?

A. 거리 데이터를 받을 수 있습니다.








※본 상품은 제조사의 문제가 아닌 이상 교환, 환불은 불가합니다.

문의사항은 031-360-2830 또는 sales@craeca.com으로 연락주시면 빠른 답변드리도록 하겠습니다~!
